Wzmacnianie murów przy użyciu kotew spiralnych

Renowacja i wzmacnianie murów wymaga nie tylko wszechstronnej wiedzy z zakresu budownictwa, ale także sporej dawki informacji o stanie konkretnej budowli.

Jednym z podstawowych pytań, przed jakim staje ekipa budowlana jest sposób konsolidacji muru. Odpowiedź formułowana jest na podstawie analizy naprężeń i przenoszonych obciążeń inżynieryjnych. W przypadku, gdy mamy do czynienia z pęknięciami w murze i potrzebą jego wzmocnienia idealnym rozwiązaniem jest zastosowanie systemu spiralnych kotew spinających firmy Desoi.

W przeszłości w tego typu sytuacjach używano prętów zbrojeniowych.
Przewagę systemu kotew spralnych najlepiej obrazuje poniższy rysunek:

Zalety systemu:
– niewielki stopień interwencji w mur
– może być stosowany we wszystkich rodzajach murów
– dobrze absorbuje siły spinające i rozciągające
– stabilizuje i wzmacnia nośność muru

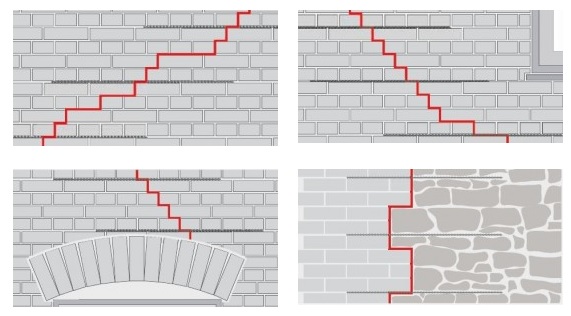

Najczęściej spotykane pola aplikacji:
– pęknięcia w fasadach
– pęknięcia w obszarze otworów
– pęknięcia w obszarze nadproży
– pęknięcia w obszarze nadproży łukowych
– połączenie powłok ściennych

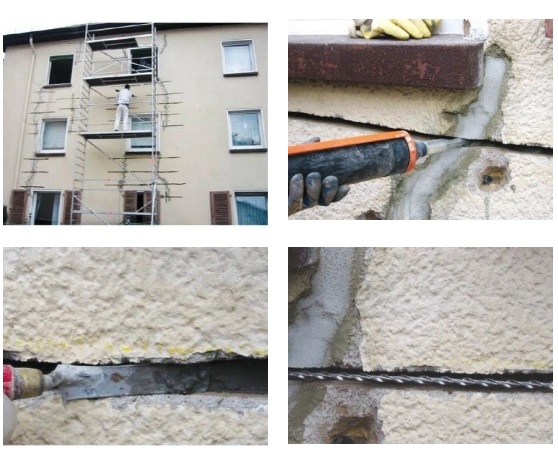

Ogólne zalecenia dotyczące stosowania systemu spiralnych kotew spinających:
– zrób w murze spoinę poziomą o głębokości ok. 4-6 cm, np. przy użyciu bruzdownicy; połączenie musi być na tyle szerokie, by kotwa została całkowicie osadzona (na co najmniej 1 cm ze wszystkich stron) w specjalnej zaprawie do kotew
– za pomocą pistoletu iniekcyjnego wypełnij otwór ok. 2 cm warstwą zaprawy

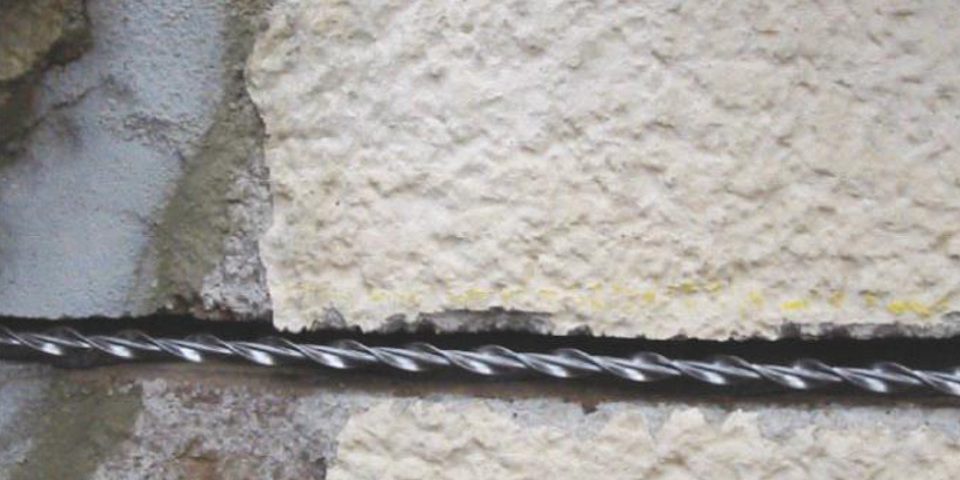

– zamocuj kotwę w zaprawie
– wypełnij szczelinę zaprawą, zostawiając ok. 2 cm przestrzeni przed krawędzią muru, natomiast spirala może być całkowicie zakryta
– pozostałe 2 cm przestrzeni wypełnij zaprawą wiążącą w kolorze pasującym do reszty ściany
– jeśli ściana była murowana zaprawą do kotew spiralnych, można nią wypełnić całą pozostałą przestrzeń
– długość kotwy nie powinna być mniejsza niż 45 cm
– w przypadku pęknięć pionowych kotwy powinny być ułożone z niewielkim przesunięciem (przynajmniej o 1 cm) np. 45 cm względem 55 cm na przemian po obu stronach pęknięcia. Nigdy nie instaluj kotew spiralnych jednej nad drugą w tej samej linii.
– kotwy spiralne w otworach powinny być otoczone co najmniej 1 cm warstwą zaprawy

W przypadku problemów z murem dwuwarstwowym zaleca się stosowanie specjalnej wersji systemu kotew spiralnych, tzw. Anchor Plus. System ten konsoliduje i wzmacnia siły łączące poszczególne warstwy muru.

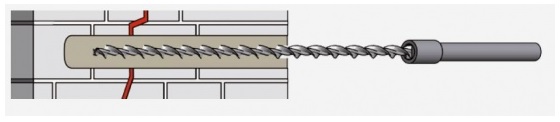

Sposób mocowania kotew spiralnych w systemie Anchor Plus:
– wywierć otwór
– za pomocą specjalnego klucza wkręć kotwę w otwór
– dokręć kotwę do końca wywierconego otworu
– zaszpachluj zaprawą otwór po kotwie

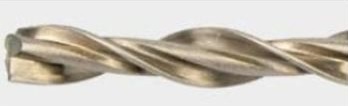

Kotwy dostępne są w czterech rozmiarach: 4,5 mm, 6 mm, 8 mm i 10 mm.

Kompletną informację na temat samego systemu, a także poradę techniczną dotyczącą prawidłowego rozmieszczenia kotew spiralnych można uzyskać w firmie Izoservice w Warszawie, dystrybutora systemu spiralnych kotew spinających Desoi.
